بک‌لایت تلویزیون چیست؟

تلویزیون‌های LED و LCD امروزه یکی از پرکاربردترین وسایل الکترونیکی خانگی و اداری هستند. برای اینکه تصویر واضح و با کیفیت دیده شود، بک‌لایت تلویزیون نقش حیاتی دارد. بک‌لایت LED نور لازم را برای پنل LCD فراهم می‌کند و کیفیت تصویر، روشنایی و کنتراست را مستقیماً تحت تأثیر قرار می‌دهد.

مشکلات رایج بک‌لایت شامل کاهش روشنایی تلویزیون، لکه‌های تاریک، چشمک زدن تصویر و سوختن LED است که نیازمند تعمیر بک‌لایت تلویزیون به روش اصولی و حرفه‌ای است. هر تکنسین و تعمیرکار تلویزیون باید بتواند عیب‌یابی بک‌لایت را انجام دهد، نوع LED استفاده‌شده را تشخیص دهد و با استفاده از ابزارهای تخصصی، مانند مولتی‌متر و تستر LED، مشکلات را شناسایی و رفع کند.

اهمیت بک‌لایت در کیفیت تصویر تلویزیون

یک بک‌لایت سالم باعث می‌شود رنگ‌ها طبیعی و روشنایی یکنواخت در تمام صفحه نمایش حفظ شود. تعمیر LED تلویزیون بدون دانش دقیق الکترونیکی و آشنایی با برد درایور بک‌لایت می‌تواند باعث آسیب دائمی به پنل LCD شود. بنابراین شناخت انواع بک‌لایت‌ها، مانند Edge LED، Direct LED و Mini LED برای تکنسین‌ها ضروری است.



هدف مقاله

این مقاله به عنوان یک راهنمای تخصصی تعمیر بک‌لایت تلویزیون طراحی شده است و شامل:

• معرفی انواع بک‌لایت تلویزیون و ساختار فنی آنها
• آموزش عیب‌یابی بک‌لایت LED تلویزیون
• نکات تعمیر حرفه‌ای بک‌لایت و تعویض LED
• روش‌های جلوگیری از خرابی مجدد بک‌لایت

با مطالعه این مقاله، تکنسین‌ها قادر خواهند بود هر نوع مشکل بک‌لایت را بادقت شناسایی و تعمیر بک‌لایت تلویزیون را به صورت حرفه‌ای انجام دهند، بدون آسیب رساندن به پنل یا بردهای حساس دستگاه.

---

• بک‌لایت تلویزیون
• تعمیر بک‌لایت تلویزیون
• LED تلویزیون
• عیب‌یابی بک‌لایت
• خرابی بک‌لایت
• تعویض LED تلویزیون

---

معرفی انواع بک‌لایت تلویزیون و ساختار فنی آنها

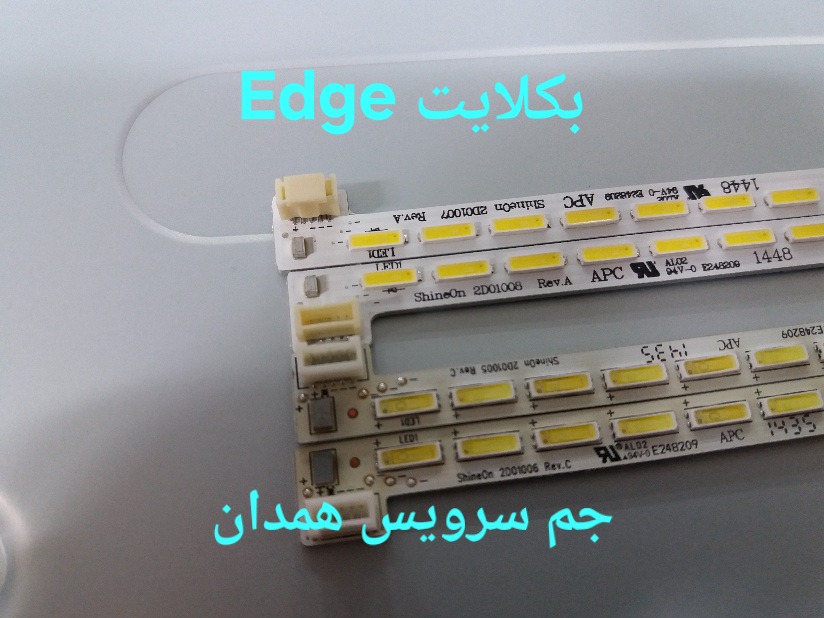

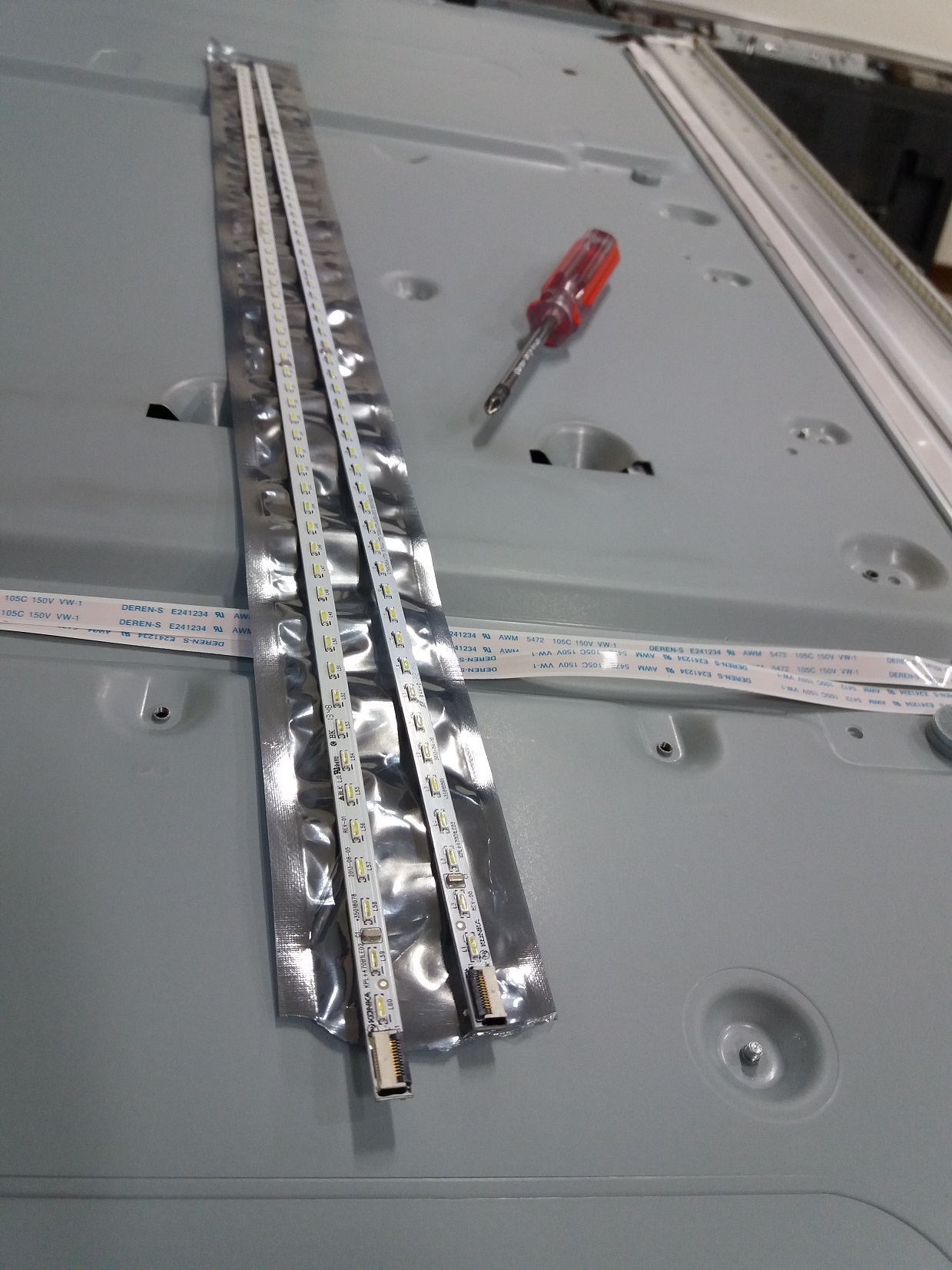

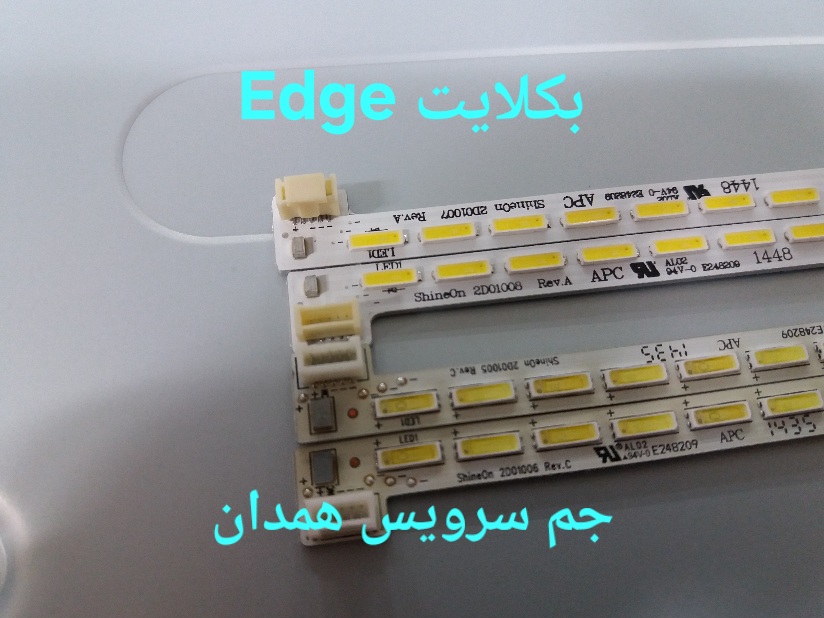

1. بک‌لایت Edge LED

Edge LED یکی از رایج‌ترین انواع بک‌لایت در تلویزیون‌های LED است. در این سیستم، LEDها در لبه‌های پنل LCD قرار می‌گیرند و نور از طریق یک صفحه پخش نور (Light Guide Plate) به سراسر صفحه نمایش منتقل می‌شود.

مزایا:

• ضخامت تلویزیون بسیار کم است
• مصرف انرژی پایین‌تر نسبت به





2.بک‌لایتDirect LED

مزایا:

• قیمت اقتصادی

معایب:

• یکنواختی روشنایی کمتر
• احتمال ایجاد هاله نور یا Light Bleeding در حاشیه تصویر

نکات تخصصی برای تعمیرکاران:

• مشکل کاهش روشنایی یا لکه‌های تیره معمولاً مربوط به خراب شدن LEDهای لبه‌ای یا آسیب به صفحه پخش نور است.
• تست LEDها به صورت نقطه‌ای و بررسی جریان عبوری در برد درایور ضروری است.

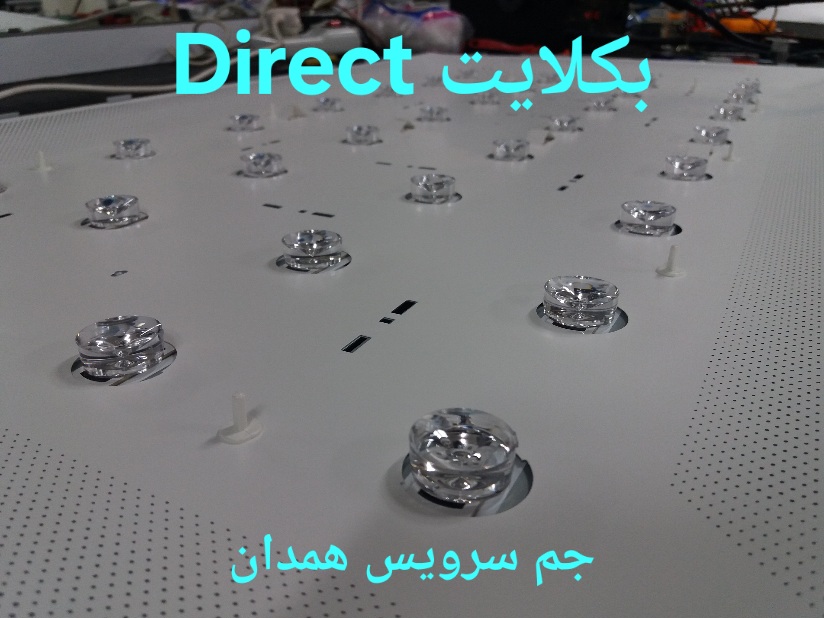

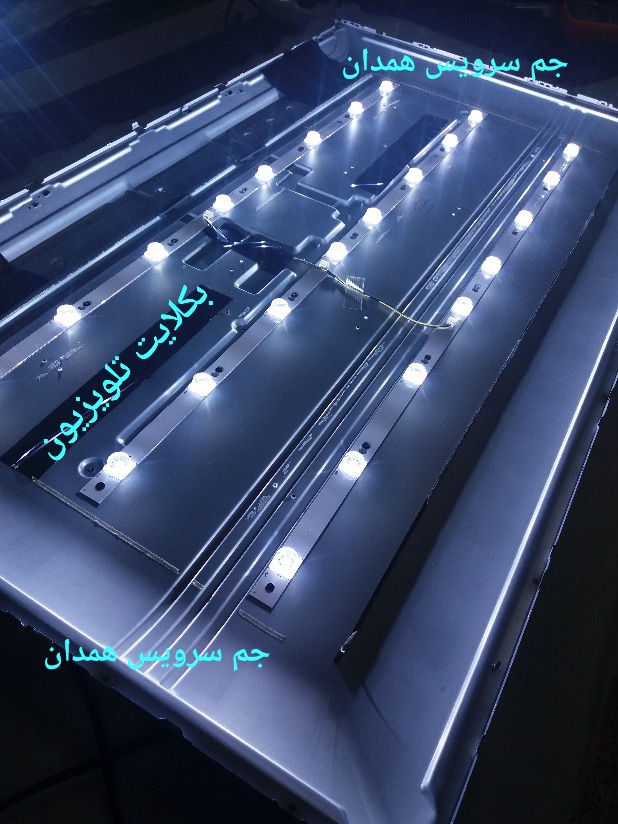

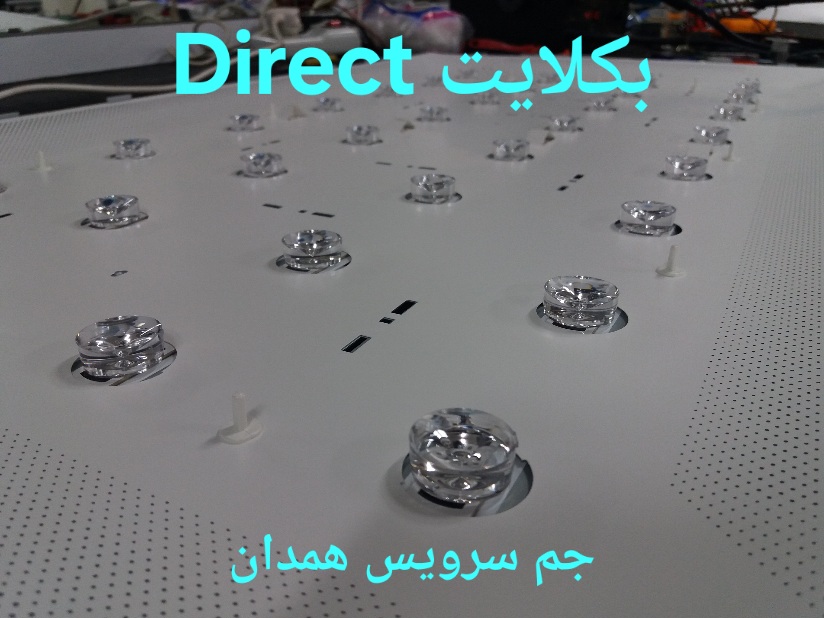

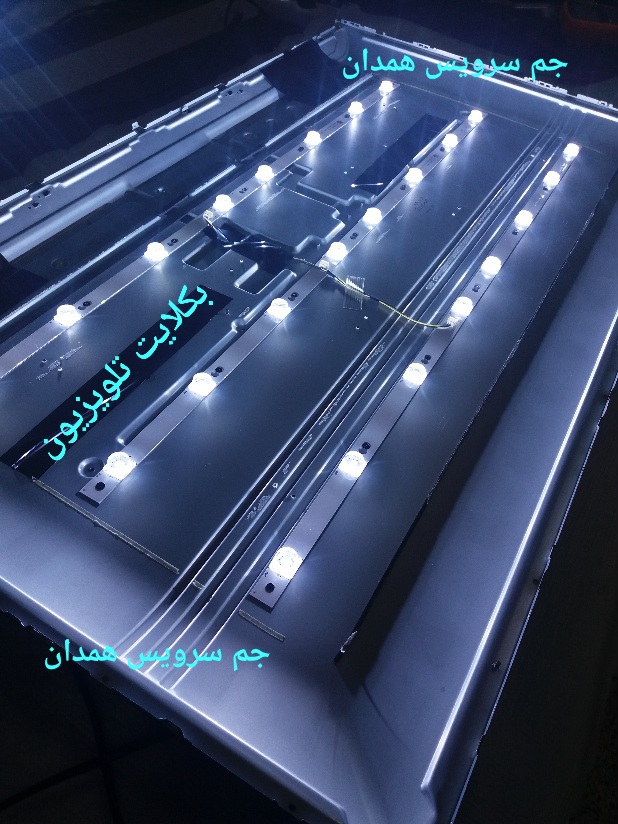

2. بک‌لایت Direct LED یاFull Array

در این نوع، LEDها به صورت ماتریسی در پشت کل پنل قرار دارند. این ساختار باعث می‌شود نور به شکل یکنواخت در سراسر پنل پخش شود.

مزایا:

• روشنایی بالاتر و یکنواختی بهتر
• پشتیبانی از Local Dimming (خاموش و روشن شدن ناحیه‌ای LEDها برای افزایش کنتراست)
• مناسب برای تلویزیون‌های سایز بزرگ

معایب:

• ضخامت بیشتر نسبت به Edge LED
• قیمت بالاتر

نکات تخصصی برای تعمیرکاران:

• خرابی در هر LED یا دسته‌ای ازLEDها می‌تواند باعث لکه‌های تاریک در قسمت مربوطه شود.

• برد درایور باید جریان و ولتاژ هر ناحیه را کنترل کند؛ بررسی ICهای کنترل کننده Local Dimming بسیار مهم است.



3. بک‌لایت Mini LED

Mini LED نسل جدید بک‌لایت است که از تعداد بسیار زیاد LEDهای کوچک‌تر تشکیل شده است. این تکنولوژی به تکنسین‌ها امکان کنترل دقیق‌تر روشنایی نواحی مختلف صفحه نمایش را می‌دهد.

مزایا:

• کنتراست بسیار بالا و مشکی عمیق‌تر
• کنترل دقیق نور پشت پنل
• نزدیک به کیفیت OLED، اما با طول عمر بالاتر و بدون سوختن پیکسل

معایب:

• هزینه تولید بالاتر
• هنوز مشکی مطلق مانند OLED ارائه نمی‌دهد

نکات تخصصی برای تعمیرکاران:

• هر LED کوچک نقش حیاتی دارد و سوختن حتی یک LED می‌تواند به لکه نور یا کاهش روشنایی موضعی منجر شود.
• برد درایور Mini LED معمولاً پیچیده است و بررسی هر ناحیه LED با تستر حرفه‌ای ضروری است.

ساختار فنی کلی بک‌لایت تلویزیون

یک بک‌لایت شامل بخش‌های زیر است:

• LEDها: منابع نور اصلی، که بسته به نوع بک‌لایت، در لبه‌ها یا ماتریس پشت پنل قرار دارند.
• Diffuser (پخش‌کننده نور): باعث می‌شود نور LEDها به شکل یکنواخت در پنل توزیع شود.
• Reflector: نور را به سمت پنل بازتاب می‌دهد و از هدر رفت نور جلوگیری می‌کند.
• لنزها: تمرکز نور LEDها را بهبود می‌بخشند و یکنواختی روشنایی را افزایش می‌دهند.
• برد درایور: تامین جریان، کنترل PWM و Local Dimming برای روشنایی متغیر و مدیریت حرارت.


  ---

نکات حرفه‌ای تعمیرکاران:

• تشخیص محل دقیق خرابی LED یا برد درایور پایه‌ی تعمیر حرفه‌ای است.
• مدیریت حرارت و جریان LEDها برای افزایش عمر دستگاه حیاتی است.
• در صورت خرابی بک‌لایت، ابتدا LEDهای معیوب و سپس برد درایور بررسی شوند تا از آسیب طولانی‌مدت جلوگیری شود.

💡 کلمات کلیدی

• انواع بک‌لایت تلویزیون
• بک‌لایت Edge LED
• بک‌لایت Direct LED
• Mini LED تلویزیون
• ساختار بک‌لایت LED
• عیب‌یابی بک‌لایت


  ---

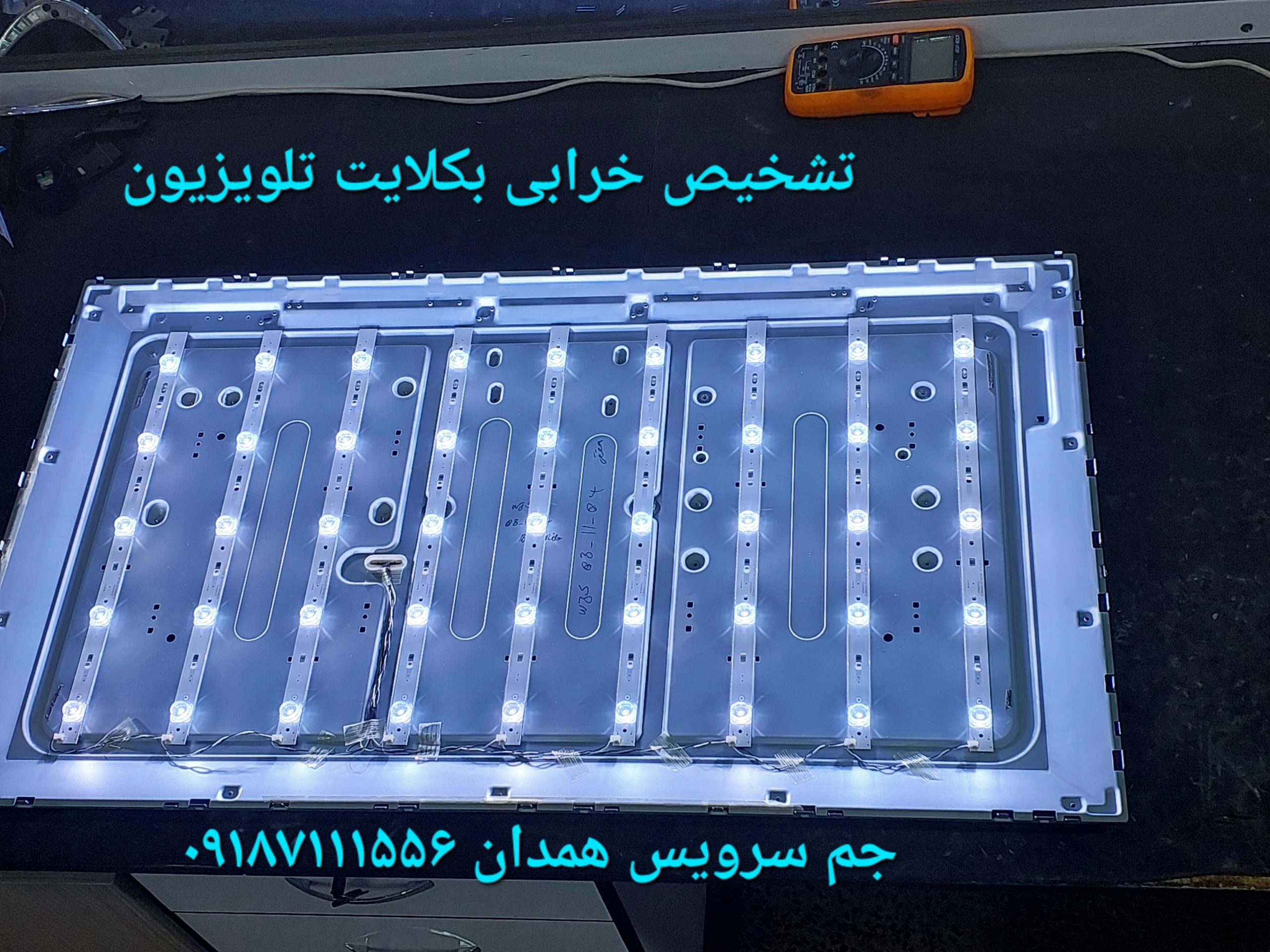

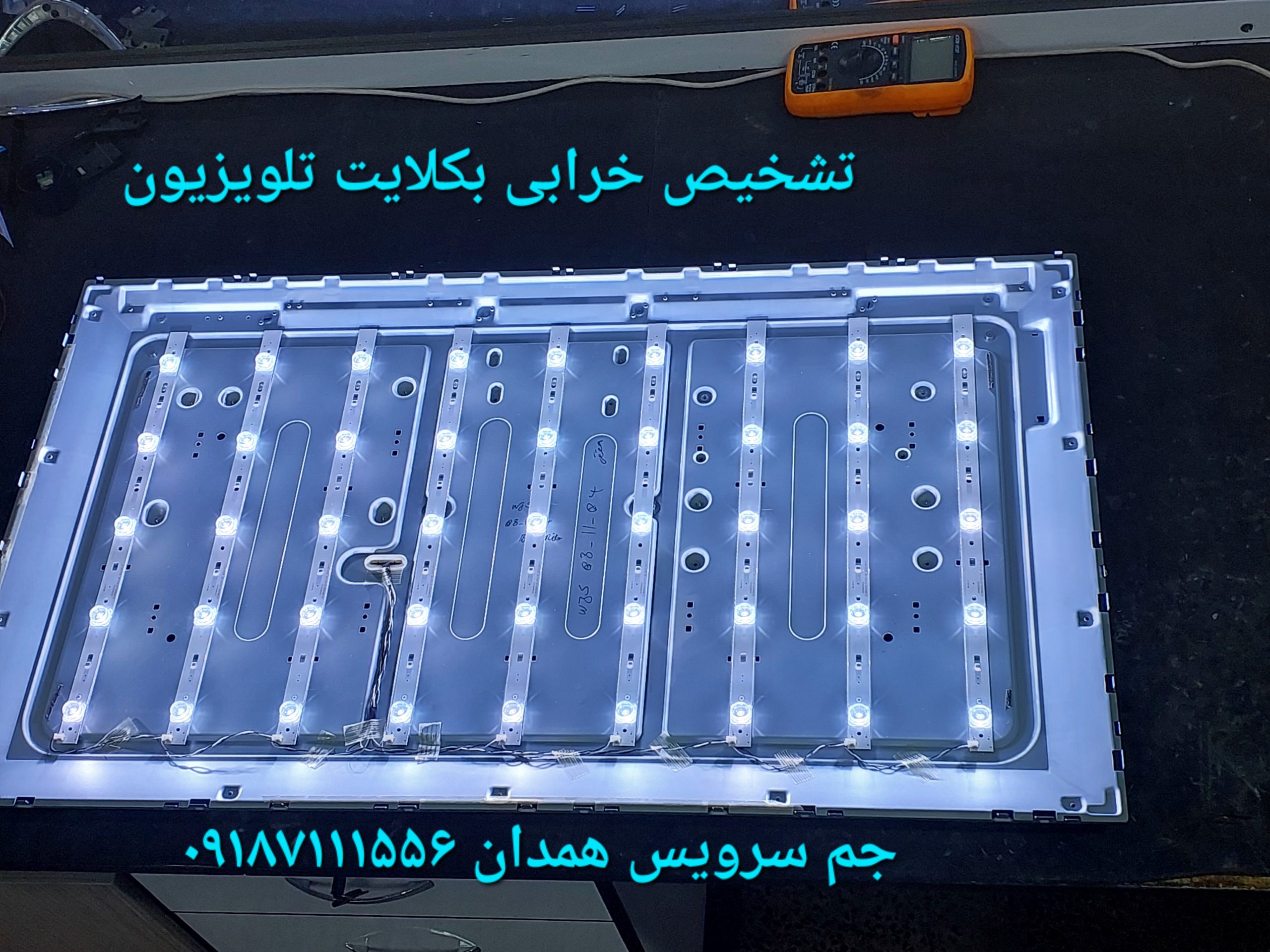

آموزش عیب‌یابی بک‌لایت LED تلویزیون

بک‌لایت LED یکی از حساس‌ترین بخش‌های تلویزیون است و خرابی آن باعث مشکلاتی مانند کاهش روشنایی، لکه‌های تاریک، چشمک‌زدن تصویر و حتی سیاه شدن کامل صفحه می‌شود. عیب‌یابی دقیق بک‌لایت برای تعمیرکاران تلویزیون، کلید ارائه تعمیر حرفه‌ای و دوام بالای دستگاه است.

1. آماده‌سازی ابزارها و تجهیزات

برای عیب‌یابی حرفه‌ای نیاز به ابزارهای زیر است:

•

  مولتی‌متر دیجیتال برای اندازه‌گیری ولتاژ و جریان

• تستر LED یا منبع جریان ثابت برای بررسی LEDهای معیوب
• منبع تغذیه DC قابل تنظیم (در صورتنیاز برای تست برد درایور)

• پیچ‌گوشتی و تجهیزات بازکردن پنل
• دستکش ضد استاتیک برای جلوگیری از آسیب به پنل

نکته حرفه‌ای: قبل از هر کاری، تلویزیون را از برق جدا کنید و اجازه دهید خازن‌ها تخلیه شوند تا از شوک الکتریکی جلوگیری شود.

2. بررسی اولیه و تست بصری

• روشن کردن تلویزیون و مشاهده:
• صفحه سیاه ولی صدا دارد: مشکل از بک‌لایت است.
• کاهش روشنایی: ممکن است LEDها یا برد درایور آسیب دیده باشند.
• چشمک زدن تصویر: نوسان در مدار پاور یا درایور.
• لکه‌های روشن یا تاریک: سوختگی یا عدم اتصال برخی LEDها.

نکته: بررسی LEDهای ماتریس پشت پنل یا LEDهای لبه‌ای در Edge LED با چشم غیرمسلح معمولاً امکان‌پذیر نیست و نیاز به تستر LED یا روش bypass دارد.

3. تست ولتاژ و جریان

• بررسی ولتاژ ورودی به برد درایور بک‌لایت
• بررسی ولتاژ خروجی به LEDها (هر گروه یا نوار LED)
• مقایسه ولتاژ با مقادیر استاندارد تولیدکننده

مثال:

• LEDهای 32 اینچ معمولاً 3 ولت هر LED
• جریان هر نوار LED حدود 1 تا 2 آمپر
• اختلاف ولتاژ یا جریان غیرمعمول نشان‌دهنده خرابی LED یا مدار درایور است

4. تست LEDها به صورت نقطه‌ای

• با استفاده از تستر LED، هر LED را بررسی کنید:
• LED سالم: روشن می‌شود
• LED معیوب: روشن نمی‌شود یا نور ضعیف دارد
• در صورت یافتن LED معیوب، آن را علامت‌گذاری و سپس تعویض کنید

نکته حرفه‌ای: در بعضی مدل‌ها، می‌توان با روش Bypass موقت LED سوخته،

عملکرد سایر LEDها را تست کرد تا مطمئن شوید مشکل محدود به یک نوار خاص است.

5. بررسی برد درایور و پاور بک‌لایت

• اگر چندین LED یا نوار LED خاموش است ولی خود LEDها سالم هستند، مشکل غالباً از برد درایور است.
• بررسی اجزای کلیدی برد:
• IC کنترل جریان و PWM
• ترانزیستورها و ماسفت‌ها
• خازن‌ها و مقاومت‌ها

نکته: در تعمیر حرفه‌ای، هر برد درایور باید جریان و ولتاژ خروجی به LEDها را دقیقاً کنترل کند.

6. تست عملی پس از تعمیر

• پس از تعویض LED یا تعمیر برد درایور، قبل از مونتاژ نهایی:
• روشنایی یکنواخت صفحه را بررسی کنید
• جریان و ولتاژ هر نوار LED را اندازه‌گیری کنید
• اطمینان حاصل کنید هیچ LED چشمک نمی‌زند یا داغ نمی‌شود

7. نکات ایمنی و حرفه‌ای برای تکنسین‌ها

• همیشه تلویزیون را از برق بکشید قبل از بازکردن پنل
• از دستکش ضد استاتیک و ابزار مخصوص استفاده کنید
• جریان LEDها را کمتر از مقدار استاندارد تنظیم نکنید تا کاهش روشنایی رخ ندهد
• در مدل‌های Edge LED، صفحه Diffuser را با دقت باز کنید تا شکستگی یا خط‌افتادگی ایجاد نشود

💡 کلمات کلیدی سئو این بخش:

• عیب‌یابی بک‌لایت تلویزیون
• تست LED تلویزیون
• تعمیر LED تلویزیون
• آموزش تعمیر بک‌لایت LED
• خرابی بک‌لایت

نکات تعمیر حرفه‌ای بک‌لایت و تعویض LED تلویزیون

تعمیر حرفه‌ای بک‌لایت LED نیازمند دانش دقیق ساختار، جریان و ولتاژ LEDها و همچنین آشنایی با برد درایور و مدار تغذیه است. هر اشتباه کوچک در جریان یا حرارت می‌تواند باعث خرابی مجدد یا آسیب به پنل LCD شود.

1. آماده‌سازی قبل از تعمیر

• تلویزیون را از برق جدا کنید و اجازه دهید خازن‌ها تخلیه شوند.
• محل کار باید پاک و بدون گرد و غبار باشد تا هنگام باز کردن پنل، گرد و غبار وارد صفحه LCD نشود.
• از دستکش ضد استاتیک و ابزار مخصوص باز کردن پنل استفاده کنید.
• اگر امکان دارد، نور محیط کافی و ابزار بزرگنمایی برای بررسی LEDها داشته باشید.

2. باز کردن پنل و دسترسی به بک‌لایت

• ابتدا قاب پشتی تلویزیون را باز کنید.
• کابل‌ها و کانکتورهای برد پاور و برد درایور را با دقت جدا کنید.
• Diffuser و لنزهای پخش نور را به آرامی بردارید تا آسیب مکانیکی ایجاد نشود.

نکته حرفه‌ای: فشار زیاد روی طلق یا Diffuser می‌تواند باعث ترک یا خط افتادن روی پنل LCD شود.

3. تشخیص LED معیوب

• از تستر LED یا مولتی‌متر برای بررسی هر LED یا هر نوار LED استفاده کنید.
• LEDهای سوخته یا نیم‌سوخته را علامت‌گذاری کنید.
• اگر چند LED یا نوار LED خاموش است ولی سایر LEDها سالم هستند، ممکن است مشکل از برد درایور باشد.

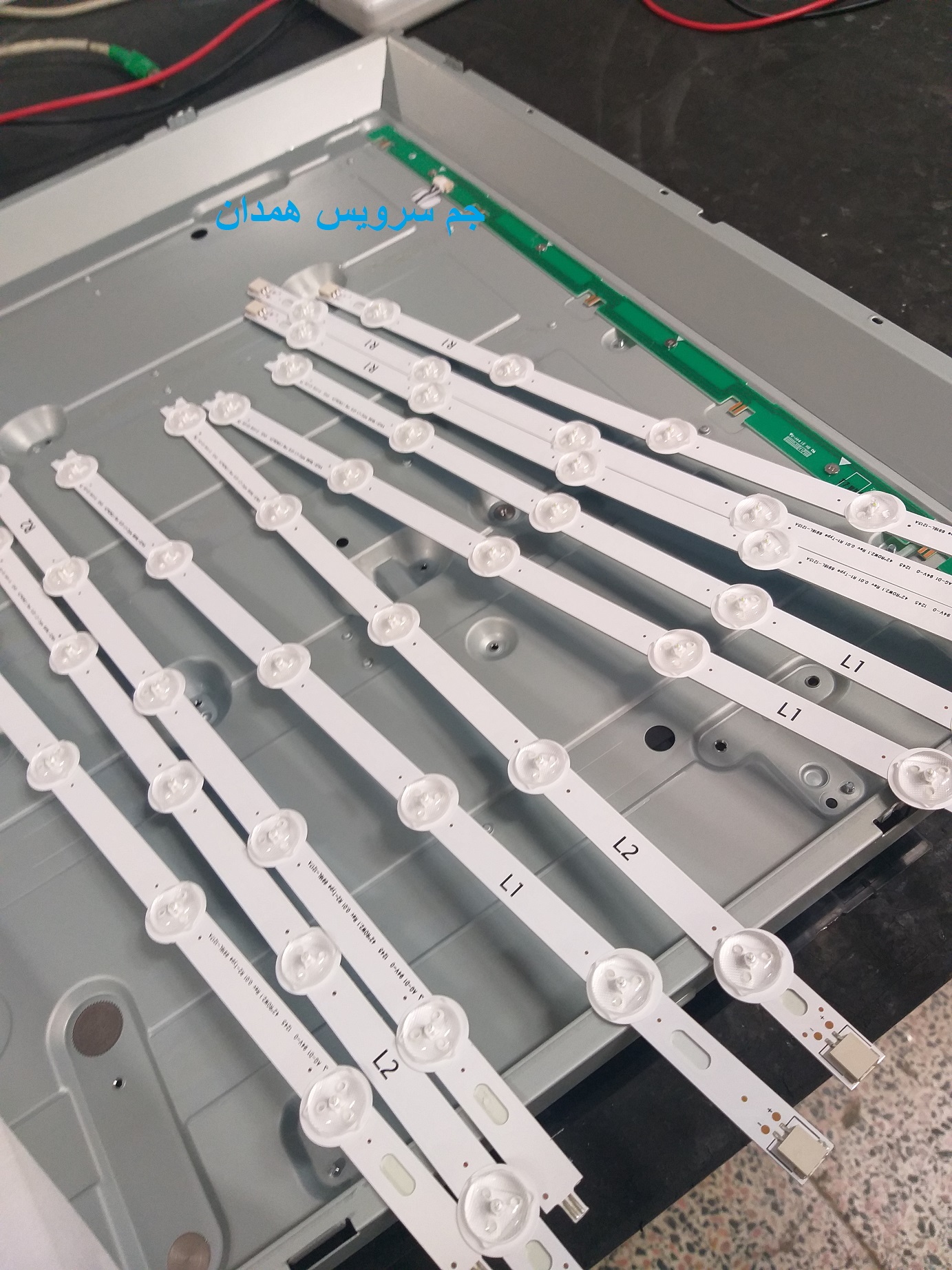

4. تعویض LED

• LEDهای معیوب را با LED هم نوع و با مشخصات ولتاژ و جریان مشابه جایگزین کنید.
• از لحیم کاری دقیق و سریع استفاده کنید تا حرارت به برد و LEDهای مجاور آسیب نرساند.

• پس از تعویض هر LED، جریان و ولتاژ نوار را با مولتی‌متر اندازه‌گیری کنید.

نکته حرفه‌ای: استفاده از LEDهای نامرغوب باعث کاهش طول عمر و برگشت خرابی می‌شود. همیشه از قطعات اورجینال یا با کیفیت بالا استفاده کنید.

5. بررسی برد درایور

• بعد از تعویض LED، بررسی کنید که برد درایور جریان و ولتاژ صحیح به LEDها می‌دهد.
• ICهای PWM و ماسفت‌ها را کنترل کنید و در صورت لزوم تعویض کنید.
• اطمینان حاصل کنید هیچ نوار LED بیش از حد داغ نمی‌شود.

6. مونتاژ نهایی و تست

• Diffuser و لنزها را با دقت سر جای خود قرار دهید.
• قاب پشتی را ببندید و تلویزیون را روشن کنید.
• یکنواختی روشنایی، روشن شدن تمام LEDها و نبود چشمک‌زدگی را بررسی کنید.
• در صورت مشاهده هرگونه مشکل، دوباره ولتاژ و جریان LEDها را اندازه‌گیری کنید.

7. نکات حرفه‌ای پیشگیری از خرابی دوباره

• مطمئن شوید که ولتاژ و جریان خروجی برد درایور با مشخصاتLEDها مطابقت دارد.

• از حرارت بیش از حد جلوگیری کنید: فاصله LED از Diffuser و حرارت گیر مناسب.
• استفاده از LEDهای با توان حرارتی و ولتاژ مناسب باعث افزایش عمر بک‌لایت می‌شود.
• در مدل‌های Edge LED، مراقب باشید فشار یا خمیدگی Diffuser باعث ایجاد هاله نور نشود.

💡 کلمات کلیدی

• تعمیر بک‌لایت تلویزیون
• تعویض LED تلویزیون
• آموزش تعمیر بک‌لایت
• نکات تعمیر حرفه‌ای LED
• عیب‌یابی بک‌لایت


  ---

روش‌های جلوگیری از خرابی مجدد بک‌لایت تلویزیون خرابی مجدد بک‌لایت یکی از مشکلات شایع پس از تعمیر یا تعویض LED است. حتی اگر تعمیر به درستی انجام شود، رعایت نکات حرفه‌ای و اصولی برای افزایش طول عمر بک‌لایت ضروری است.

1. اطمینان از کیفیت قطعات جایگزین

• همیشه از LEDهای با کیفیت و مشخصات ولتاژ و جریان دقیق مشابه نمونه اصلی استفاده کنید.

• از LEDهای نامرغوب یا کپی خودداری کنید، زیرا باعث کاهش عمر و برگشت خرابی می‌شوند.
• در صورت امکان، از قطعات اورجینال برند تلویزیون استفاده کنید.

نکته حرفه‌ای: LEDهای اورجینال معمولاً دارای توان حرارتی و راندمان نوردهی بالاتر هستند و احتمال داغ شدن و سوختن مجدد کاهش می‌یابد.

2. تنظیم دقیق جریان و ولتاژ

• بررسی کنید جریان عبوری از هر نوار LED با مشخصات استاندارد مطابقت داشته باشد.
• از برد درایور سالم و استاندارد استفاده کنید و جریان را با ابزار دقیق اندازه‌گیری کنید.

• در مدل‌های Edge LED، جریان LEDهای لبه‌ای باید یکنواخت باشد تا لکه‌های تاریک ایجاد نشود.

نکته: افزایش جریان حتی 10% بالاتر از حد مجاز، باعث کاهش عمر LED و سوختن آن می‌شود.

3. مدیریت حرارت و تهویه

• نصب بک‌لایت باید به گونه‌ای باشد که حرارت به خوبی از LEDها دفع شود.
• در صورت نیاز از heat sink یا مواد حرارت‌گیر برای LEDها استفاده کنید.
• فاصله مناسب بین Diffuser و LEDها رعایت شود تا داغ شدن سطح Diffuser باعث خرابی نشود.



4. جلوگیری از شوک الکتریکی و نوسان برق

• نصب استابلایزر یا محافظ ولتاژ برای تلویزیون توصیه می‌شود.
• نوسانات برق باعث افزایش جریان در LEDها و آسیب به برد درایور می‌شود.
• تکنسین باید قبل از تعویض LEDها، ولتاژ ورودی و خروجی را کنترل کند تا نوسان وجود نداشته باشد.

5. باز و بسته کردن پنل با دقت

• هنگام باز کردن پنل برای تعمیر یا تعویض LED، از فشار مستقیم روی Diffuser و پنل جلوگیری کنید.
• خمیدگی، ترک یا خط‌افتادگی روی صفحه باعث می‌شود نور به شکل نامناسب پخش شود و فشار روی LEDها ایجاد شود.

• استفاده از ابزار مخصوص و دستکش ضد استاتیک ضروری است.

6. تست پس از تعمیر

• بعد از تعویض LED یا تعمیر برد درایور، تلویزیون را به مدت 30–60 دقیقه تست کنید.
• بررسی کنید تمام LEDها روشن هستند و هیچ چشمک زدن یا داغ شدن غیرمعمولی وجود ندارد.
• روشنایی یکنواخت و بدون هاله نور در تمام صفحه نمایش اطمینان حاصل کنید.

7. نگهداری دوره‌ای

• توصیه به کاربران: تلویزیون را در محیط با تهویه مناسب و دمای محیط متعادل استفاده کنند.
• از قرار دادن تلویزیون در معرض نور مستقیم خورشید یا گرمای زیاد خودداری شود.
• استفاده طولانی‌مدت با روشنایی حداکثری باعث کاهش عمر LEDها می‌شود.
